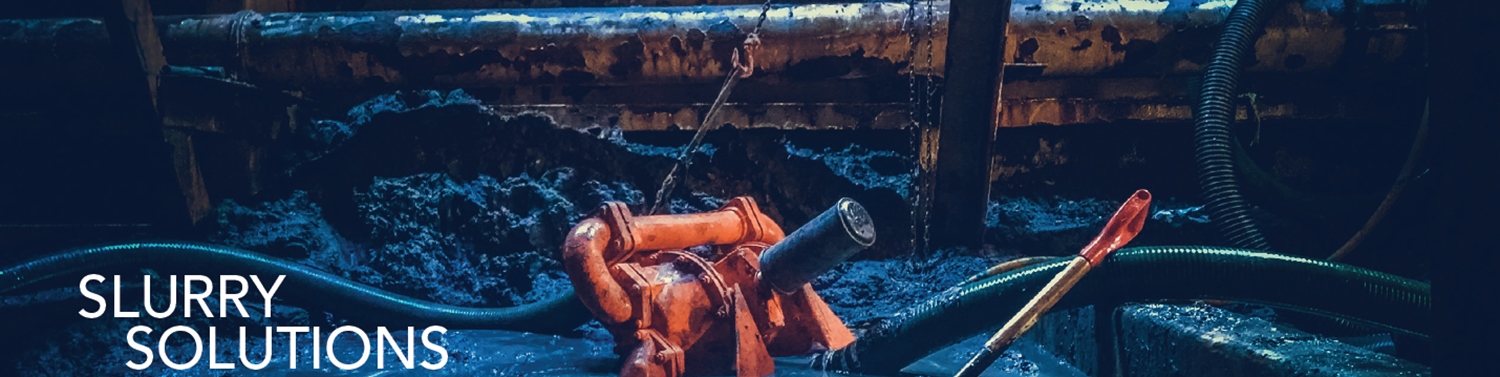

Насосы серии Wilden® Brahma™ для работы с загрязненными средами с большими твердыми включениями.
Легендарные пневматические насосы с двойной диафрагмой (AODD) серии Wilden Brahma™ безопасно и эффективно перекачивают суспензию. Серия Brahma использует уникальный верхний входной всасывающий патрубок, нижнюю ориентацию патрубка нагнетания и тарельчатые клапаны, чтобы обеспечить прохождение твердых веществ большого размера и избежать повреждения от блокировки насоса и осадки твердых веществ при периодических работах.
Большой внутренний зазор и проточная конструкция обеспечивают пропускную способность большого количества твердых веществ и предотвращают засорение насоса. Он имеет конструкцию с болтами для надежной герметичности и способен пропускать твердые вещества размером до 76 мм (3″), в зависимости от размера насоса.
Преимущества
Конструкция насоса
(1) ПОВОРАЧИВАЮЩИЕСЯ ПОТРУБКИ ВСАСА И НАГНЕНИЯ.
Поворотный входной и нагнетательные патрубки насоса, отвечающие разным требованиям установки – 3 положения под 90° – доступны в резьбовых или фланцевых соединениях.
(2) БОЛЬШОЙ ВНУТРЕННИЙ ЗАЗОР.
Проточная часть с большим внутренним зазором для обработки сжимаемых включений размером до 76 мм (3"). Тарельчатые плоские клапана для пропуска больших включений до 76 мм.
(3) ВЕРХНИЙ ВХОД (ВСАС), НИЖНИЙ ВЫХОД (НАГНЕТАНИЕ).
Серия Brahma предназначена для верхнего впуска (всаса) и нижнего выпуска (нагнетания), выталкивая твердые вещества непосредственно на выход, защищая насос от оседания твердых частиц. Кроме того, насосы серии Brahma могут выдерживать высоты всасывания до 7,6 м в сухом состоянии и 9,3 м в заполненном состоянии.
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ НАСОСА = 8,6 БАР
Технические характеристики
| Модель | Размер подключений вход - выход | Макс. производительность * | Макс. размер включений | Подключение сжатого воздуха ** | Макс. высота самовсасывания | Вес насоса, нетто *** |
|---|---|---|---|---|---|---|
| PS810 - 51 mm | 51 мм BSPT | 640 л/мин | 51 мм | 3/4 дюйма FNPT | 7,4 м насухую | 37 / 57 кг |
| PS1510 - 76 mm | 76 мм DIN фланец | 882 л/мин | 76 мм | 3/4 дюйма FNPT | 7,1 м насухую | 81 / 159 кг |
* - максимальная производительность для воды при нулевом напоре.
** - максимальное рабочее давление = 8,6 бар
*** - алюминиевые и чугунные проточные части.
| Модель | Размер подключений вход - выход | Макс. производительность * | Макс. размер включений | Подключение сжатого воздуха ** | Макс. высота самовсасывания | Вага насосу, нетто *** |
|---|---|---|---|---|---|---|
| T810 - 51 mm | 51 мм BSPT | 628 л/мин | 51 мм | 3/4 дюйма FNPT | 7,6 м насухую | 40 / 60 кг |
| T1510 - 76 mm | 76 мм DIN фланец | 977 л/мин | 76 мм | 3/4 дюйма FNPT | 7,4 м насухую | 84 / 162 кг |
* - максимальная производительность для воды при нулевом напоре.
** - максимальное рабочее давление = 8,6 бар
*** - алюминиевые и чугунные проточные части.
Материалы и маркировка
| Материал проточной части корпуса насоса | Алюминий (A) или Чугун (W) |
|---|---|
| Материал воздушных камер насоса | Алюминий (A) |
| Материал воздушного клапана | Алюминий (A) Анодированный Алюминий (R) или Латунь (B) |
| Возможные варианты эластомеров (диафрагмы, клапана) |
BUNA N, роб. Т от -12°C до 82°C НЕОПРЕН, роб. Т от -18°C до 93°C |
|
Пример маркировки насоса: XPS810/AMAAA/NES/NF/MNE/0678 |
XPS810 - насос серии Brahma с системой Pro Flo Shift, типоразмер 51 мм (2 дюйма), взрывобезопасное исполнение AM - корпус из алюминия / диск крепления диафрагм из стали AA - алюминиевый центральный блок и воздушные камеры насоса A - воздушный клапан из алюминия NES - диафрагмы насоса из материала НЕОПРЕН NF - тарельчатый (плоский) клапан из материала НЕОПРЕН MNE - седла клапана из стали с уплотнением НЕОПРЕН 0678 - резьбовое подключение насоса стандарта BSPT |
Применения
Для перекачки очень загрязненных и вязких суспензий
- Транспортировка отходов
- Обезвоживание участка
- Передача бурового раствора
- Отстойники
- Перекачка шлама
Дополнительные материалы
Брошура насосы WILDEN Brahma
6.16 МБ
